* Please visit the product pages on our website for the most up-to-date product information
PATCHBAYS
28
TTP96AS Patchbay Series
Features and Benefits
? Unit features 96 TT jacks
? Attractive, corrosion resistant
nickel-plated jacks
? Steel frame jack for superior
jack life
? Extra wide labeling strips provide
maximum space
? Rugged cable tie bar takes the
weight of cables off the jacks
? Rugged, attractive black anodized
aluminum face will not break
? Three jack configurations available
for the exact switching arrangement
you need: full normal, half normal,
and open circuit panel
? Fanned solder terminals for easier
solder connections
? Offset ground terminal for ease in
making common ground buss
connections
? Gold switching contacts for

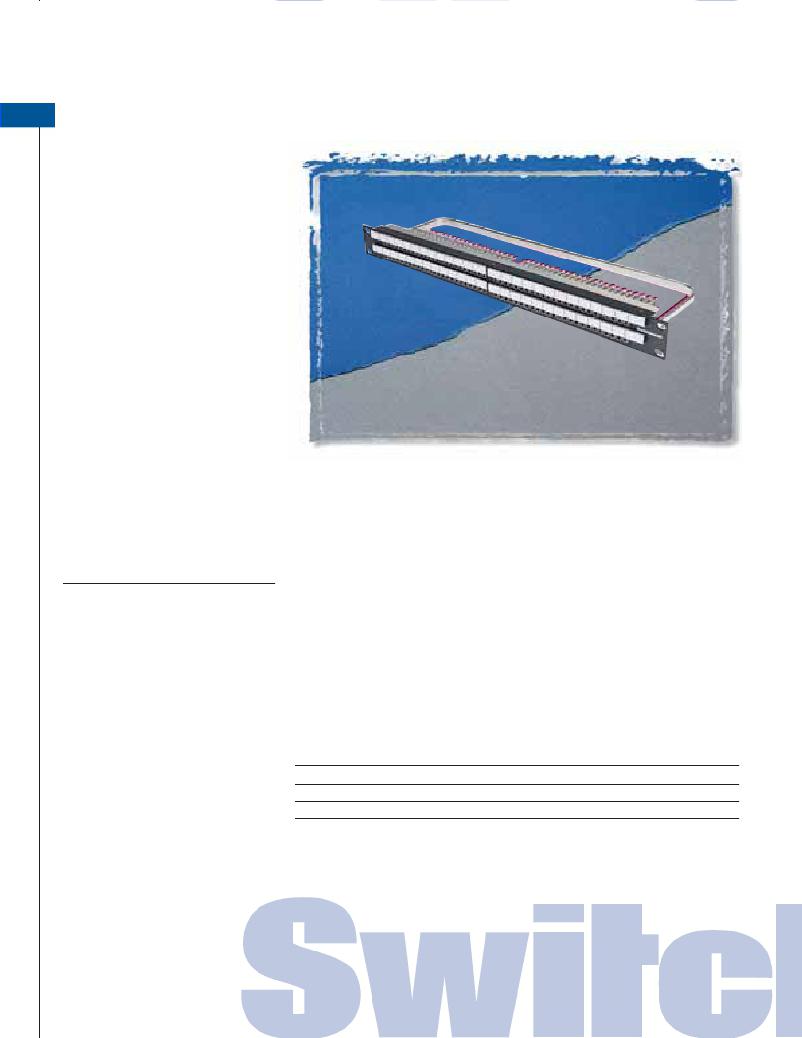

TTP96ASFN
The TTP96AS Series of patchbays offer a rugged cable tie bar to support
rear cabling.
long-term reliability in normal-
through connections
Specifications
Materials
Jacks
Frame: Steel, nickel-plated
Bushing: Nickel-plated copper alloy
Springs: Copper alloy solder lugs
Ground Terminal: Steel, tin
electrodeposited
Switching Contacts: Welded, gold
alloy inlay over palladium base
Insulation: Rigid plastic spacers,
rigid PVC tubing through stack
Screws: Steel, plated
Designation Strip Covers: Clear
thermoplastic, SE-1
Marking Strip: Rigid vinylite
Jack Mounting Screws: Steel, plated
Screws: Steel, black plated
Mechanical
Life: 30,000 cycles
Insertion Force: 7 lbs. maximum
Withdrawal Force: 1 lb. minimum
Environmental: 0?C to +50?C
Ordering Information
Electrical
Contact Resistance: 30 milliohms
maximum initial
Insulation Resistance: 10,000
megohms maximum
Dielectric Withstanding Voltage:
500VAC at 60 Hz
Working Voltage:
140VDC maximum
Current Rating: 100 milliamps
Panel
Frame: Black anodized aluminum
Inserts: Polyester, glass filled,
94V-0
Cable Support Bar: Cold rolled
Part Number
TTP96ASFN
TTP96ASHN
TTP96ASNN
Type of Jack
TT
TT
TT
No. of Jacks
96
96
96
Description
Full normals
Half normals
No normals
steel, nickel-plated
Designation Strips: Thermoplastic,
94V-0
